產品名稱：水環式真空泵

發布時間：2017-02-06 09:40:00 點擊：

用途及特點：
　　2BEA系列水環真空泵及壓縮機，是我廠在多年科研成果和生產經驗的基礎上，結合國際同類產品先進技術，研制開發的高效節能產品。通常用于抽吸不含固體顆粒，不溶于水，無腐蝕性的氣體，以便在密閉容器中形成真空和壓力。通過改變結果材料，亦可用于抽吸腐蝕氣體或以腐蝕性液體做工作液。廣泛用于造紙、化工、石化、輕工、制藥、食品、冶金、建材、石器、洗煤、選礦、化肥等行業。

　　本系列泵采用單級單作用的結構形式，具有結構簡單，維修方便，運行可靠，高效節能的優點，并能適應排水量大，載荷沖擊波動等惡劣工況。

　　我們對于關鍵部位，如分配板，葉輪和泵軸進行了系統優化設計，簡化了結構，提高了性能，實現節能，采用焊接葉輪，葉片一次沖壓、成型，型線合理；論彀全部加工，從根本上解決了動平衡問題。葉輪與泵軸采用熱裝過盈配合，性能可靠，運轉平穩。葉輪焊接后，整體運行良好的熱處理，葉片具有良好的韌性，使葉片的抗沖擊，抗折彎能力得以根本保證，能適應載荷沖擊波動的惡劣工況。

　　2BEA系列泵，自帶氣水分離器，多位置沒有排氣口，泵蓋設有排氣閥檢修窗口，葉輪與分配板間隙通過定位軸兩端壓蓋調整，安裝使用方便，操作簡單，便于維修。

　　我廠真空泵在出廠前均經檢測中心，嚴格檢查測試，性能優越可靠耐用。

　　應用：

　　◆尾氣/火炬氣回收
　　◆PVC裝置中的VCM回收
　　◆循環氣壓縮
　　◆聚酯生產
　　◆液氯生產
　　◆變壓吸附(PSA)
　　◆真空結晶、過濾
　　◆原油減壓蒸餾中的塔頂真空系統
　　◆乙炔、氫氣等易燃易爆氣體壓縮
　　◆氯氣等有毒、腐蝕性氣體壓縮
　　◆各種物料的真空輸送

　　型號含義:

　　2BEA 705-1BV3

2BEA-泵名稱 70-葉輪名義半徑 5-葉輪寬徑比為1.2 1-最低吸入絕對壓力代號
B-結構材料代號 V-傳動方式代號 3-軸封型式代號.

　 技術參數表

型號	最低吸入壓力hpa	泵轉速 r/min	最大氣量 m3/min	電機 功率 KW	傳動形式	電機 電壓	吸入口徑 mm	排出口徑 mm
2BEA-103-0	33	1300	4.9	11	皮帶	380 V	65	65
		1450	5.6	11	聯軸器
		1625	6.2	15	皮帶
		1750	6.7	15	皮帶
2BEA-153-0	33	1100	7.4	15	皮帶	380 V	100	100
		1300	8.9	18.5	皮帶
		1450	10	18.5	聯軸器
		1625	10.8	22	皮帶
		1750	11.5	30	皮帶
2BEA-202-0	33	790	9.5	18.5	皮帶	380 V	125	125
		880	11	18.5	皮帶
		980	12	22	聯軸器
		1100	14	30	皮帶
		1170	15	30	皮帶
2BEA-203-0	33	790	14	30	皮帶	380 V	125	125
		880	16	30	皮帶
		980	18	37	聯軸器
		1100	20	45	皮帶
		1170	21	45	皮帶
2BEA-252-0	33	565	20	30	皮帶	380 V	150	150
		590	22	30	聯軸器
		660	25	37	皮帶
		740	28	45	聯軸器
		820	30	55	皮帶
		880	33	75	皮帶
2BEA-253-0	33	565	28	45	皮帶	380V	150	150
		590	30	45	聯軸器
		660	35	55	皮帶
		740	39	75	聯軸器
		820	43	90	皮帶
		880	47	90	皮帶
2BEA-303-0	33	472	43	55	皮帶	380V	200	200
		520	45	75	皮帶
		530	48	75	皮帶
		590	52	75	聯軸器
		660	58	90	皮帶
		740	67	110	聯軸器
2BEA-353-0	33	390	55	75	皮帶	380V	250	250
		415	58	90	皮帶
		464	65	110	皮帶
		520	72	132	皮帶
		590	81	160	聯軸器
2BEA-403-0	33	330	78	132	皮帶	380V	300	300
		372	85	160	皮帶
		420	97	185	皮帶
		472	110	200	皮帶
		530	122	250	皮帶

型號	最低吸入壓力hpa	泵轉速 r/min	最大氣量 m3/min	電機功率 KW	傳動形式	電機電壓	吸入口徑 mm	排出口徑 mm
2BEA-355-1	160	372	61	90	皮帶	380V	250	250
		420	71	110	皮帶	380 V
		472	79	110	皮帶	380 V
		500	83	132	皮帶	380 V
		530	88	132	皮帶	380 V
		590	95	160	聯軸器	380 V
2BEA-405-1	160	330	93	132	皮帶或減速機	380 V	300	300
		372	106	160		380 V
		420	119	185		380 V
		472	130	220		380 V
		530	141	280		380 V
2BEA-505-1	160	266	121	160	皮帶或減速機	380 V	350	350
		298	139	185		380 V
		330	153	220		380 V
		372	169	250		6KV
		420	186	315		6KV
2BEA-605-1	160	220	168	220	減速機	6KV	400	400
		236	181	250		6KV
		246	188	280		6KV
		266	206	280		6KV
		276	210	315		6KV
		298	228	355		6KV
		312	234	355		6KV
2BEA-705-1	160	197	259	355	減速機	6KV 或10KV	500	500
		220	286	400
		246	318	450
		266	342	500
		276	352	560

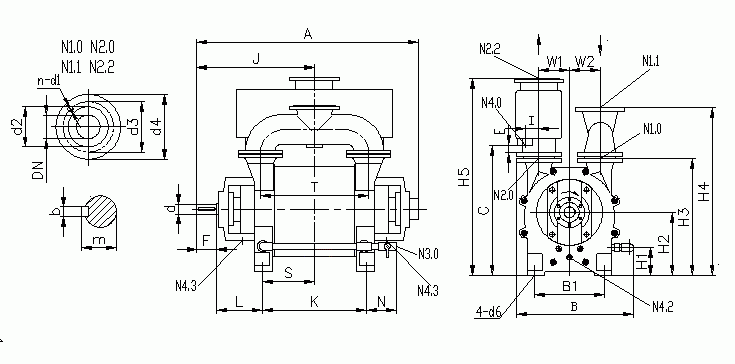

2BEA 102/103/151/152/153泵頭安裝尺寸

N1.0進氣端法蘭 N1.1連通管法蘭 N2.0排氣端法蘭 N2.2分離器法蘭 N3.0工作液接口 N4.0分離器排液口 N4.2沖洗、排液口 N4.3泄漏液排放口

代號		A	B1	B	b	C	d	d6	E	F	H1	H2	H3	H4	H5	I
2BE1 102		730	220	500	10	394	35	15	37	58	74	180	355	495	645	40
2BE1 103		795	220	500	10	394	35	15	37	58	74	180	355	495	645	40
2BE1 151		800	260	550	10	467	35	19	50	58	94	225	425	600	745	50
2BE1 152		825	260	550	10	467	35	19	50	58	94	225	425	600	745	50
2BE1 153		885	260	550	10	467	35	19	50	58	94	225	425	600	745	50
代號		J	K	L	m	N	S	T	W1	W2	N3.0	N4.0	N4.2	N4.3
2BE1 102		377	251	193.5	38	145	125.5	262	105	105	G3/4"	G2"	G1/2"	G1/4"
2BE1 103		409.5	316	193.5	38	145	158	327	105	105	G3/4"	G2"	G1/2"	G1/4"
2BE1 151		411.5	295	206	38	145	147.5	307	125	125	G3/4"	G2"	G1/2"	G1/4"
2BE1 152		424	320	206	38	145	160	332	125	125	G3/4"	G2"	G1/2"	G1/4"
2BE1 153		454	380	206	38	145	190	392	125	125	G3/4"	G2"	G1/2"	G1/4"
代號		DN	d1	d2	d3	d4	n	代號			DN	d1	d2	d3	d4	n
2BE1 102 2BE1 103	N1.0 N2.0	50	18	102	125	165	4	2BE1 151 2BE1 152 2BE1 153		N1.0 N2.0	65	18	122	145	185	4
2BE1 102 2BE1 103	N1.1 N2.2	65	18	122	145	185	4	2BE1 151 2BE1 152 2BE1 153		N1.1 N2.2	100	18	158	180	220	8

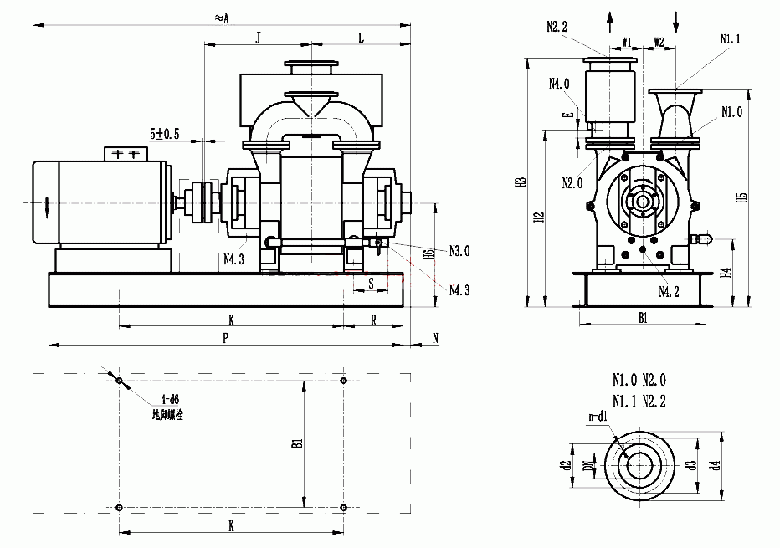

N1.0進氣端法蘭 N1.1連通管法蘭 N2.0排氣端法蘭 N2.2分離器法蘭 N3.0工作液接口 N4.0分離器排液口 N4.2沖洗、排液口 N4.3泄漏液排放口

代號		A	B1	d6	E	H2	H3	H4	H5	H6	J	K	L	N	P	R
2BE1 102		1260	360	22	37	494	745	174	595	280	377	660	353	133	1015	176
2BE1 103		1395	360	22	37	494	745	174	595	280	409.5	840	395.5	92	1015	211
2BE1 151		1465	400	22	50	587	865	214	720	345	411.5	840	388.5	100	1265	211
2BE1 152		1490	400	22	50	587	865	214	720	345	424	840	401	125	1265	211
2BE1 153		1610	400	22	50	587	865	214	720	345	454	840	431	185	1265	211
代號		S	W1	W2	N3.0	N4.0	N4.2	N4.3
2BE1 102		145	105	105	G3/4"	G2"	G1/2"	G1/4"
2BE1 103		145	105	105	G3/4"	G2"	G1/2"	G1/4"
2BE1 151		145	125	125	G3/4"	G2"	G1/2"	G1/4"
2BE1 152		145	125	125	G3/4"	G2"	G1/2"	G1/4"
2BE1 153		145	125	125	G3/4"	G2"	G1/2"	G1/4"
代號		DN	d1	d2	d3	d4	n	代號			DN	d1	d2	d3	d4	n
2BE1 102 2BE1 103	N1.0 N2.0	50	18	102	125	165	4	2BE1 151 2BE1 152 2BE1 153		N1.0 N2.0	65	18	122	145	185	4
2BE1 102 2BE1 103	N1.1 N2.2	65	18	122	145	185	4	2BE1 151 2BE1 152 2BE1 153		N1.1 N2.2	100	18	158	180	220	8

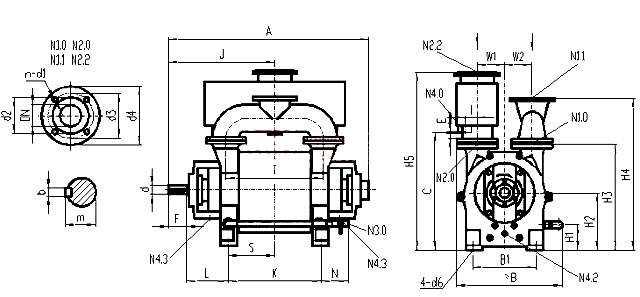

N1.0進氣端法蘭 N1.1連通管法蘭 N2.0排氣端法蘭 N2.2分離器法蘭 N3.0工作液接口 N4.0分離器排液口 N4.2沖洗、排液口 N4.3泄漏液排放口

代號		A	B1	B	b	C	d	d6	E	F	H1	H2	H3	H4	H5	I
2BE1 202		975	340	700	14	629	50	24	37	82	127	315	590	840	985	50
2BE1 203		1095	340	700	14	629	50	24	37	82	127	315	590	840	985	50
2BE1 252		1225	465	800	20	799	70	28	42	105	148	400	755	1030	1245	80
2BE1 253		1375	465	800	20	799	70	28	42	105	148	400	755	1030	1245	80
代號		J	K	L	m	N	S	T	W1	W2	N3.0	N4.0	N4.2	N4.3
2BE1 202		507	395	227	53.5	175	198	427	155	155	G1"	G3"	G3/4"	G3/4"
2BE1 203		567	515	227	53.5	175	258	547	155	155	G1"	G3"	G3/4"	G3/4"
2BE1 252		630	525	263	74.5	200	263	570	215	215	G11/4"	G3"	G1"	G3/4"
2BE1 253		705	675	263	74.5	200	338	720	215	215	G11/4"	G3"	G1"	G3/4"
代號		DN	d1	d2	d3	d4	n	代號			DN	d1	d2	d3	d4	n
2BE1 202	N1.0 N2.0	100	18	158	180	220	8	2BE1 252		N1.0 N2.0	125	18	188	210	250	8
2BE1 202	N1.1 N2.2	125	18	188	210	250	8	2BE1 252		N1.1 N2.2	150	22	212	240	285	8
2BE1 203	N1.0 N2.0	100	18	158	180	220	8	2BE1 253		N1.0 N2.0	125	18	188	210	250	8
2BE1 203	N1.1 N2.2	125	18	188	210	250	8	2BE1 253		N1.1 N2.2	150	22	212	240	285	8

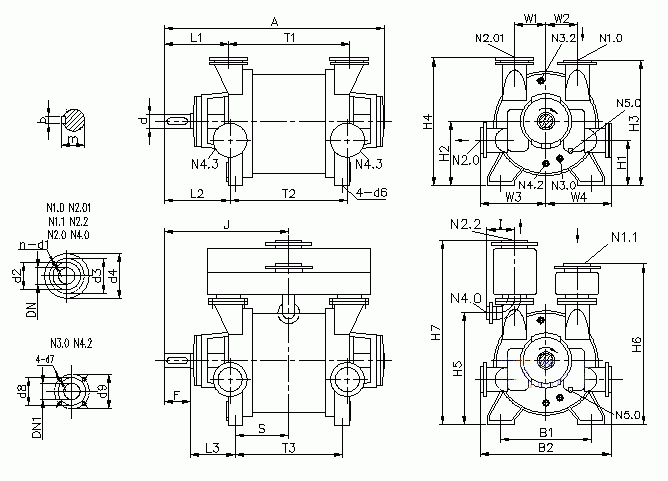

2BE1 303/305/306/353/355/356泵頭安裝尺寸

N1.0進氣端法蘭 N1.1連通管法蘭 N2.0排氣端法蘭 N2.01上置排氣法蘭 N2.2分離器法蘭 N3.0工作液接口 N3.2填料函密封液接口 N4.0分離器排液口 N4.2沖洗、排液口 N4.3泄漏液排放口 N5.0自動溢流閥

代號		A	B1	B2	b	DN1	d	d6	d7	d8	d9	F	H1	H2	H3	H4	H5	H6
2BE1 303		1580	670	1010	28	25	100	35	M12	68	85	165	335	475	910	935	825	1185
2BE1 305/306		1690	670	1010	28	25	100	35	M12	68	85	165	335	475	910	935	825	1185
2BE1 353		1745	800	1160	32	32	120	35	M12	78	100	165	395	560	1050	1080	930	1370
2BE1 355/356		1885	800	1160	32	32	120	35	M12	78	100	165	395	560	1050	1080	930	1370
代號		H7	I	J	L1	L2	L3	m	S	T1	T2	T3	W1	W2	W3	W4	N3.2	N4.3
2BE1 303		1360	205	875	430	443	315	106	395	890	864	790	230	230	480	505	G1/2"	G1/2"
2BE1 305/306		1360	205	930	430	443	315	106	450	1000	974	900	230	230	480	505	G1/2"	G1/2"
2BE1 353		1570	245	955	430	455	335	127	455	1050	1000	910	285	285	555	580	G1/2"	G1/2"
2BE1 355/356		1570	245	1025	430	455	335	127	525	1190	1140	1050	285	285	555	580	G1/2"	G1/2"
代號		DN	d1	d2	d3	d4	n	代號			DN	d1	d2	d3	d4	n
2BE1 303 2BE1 305 2BE1 306	N1.0 N2.01	150	22	212	240	285	8	2BE1 353 2BE1 355 2BE1 356		N1.0 N2.01	200	22	268	295	340	8
	N1.1 N2.2	200	22	268	295	340	8			N1.1 N2.2	250	22	320	350	395	12
	N2.0	125	18	188	210	250	8			N2.0	150	22	212	240	285	8
	N4.0	100	18	158	180	220	8			N4.0	125	18	188	210	250	8
